集切削、钻孔、攻牙为一体的加工中心,你了解多少?

图片济南数控模具科技研究所”关注

行业前沿、机械视频,数控加工技术、3D打印、工业机器人、生产工艺、模具、机床、等前沿资讯在这里等你哦!

2023年6月28日,由机械工业信息研究院金属加工杂志社主办的第四届金属加工工艺创新论坛暨“金锋奖”首届加工中心产品创新奖颁奖典礼在湖北武汉隆重举办。


“金锋奖”是机械工业信息研究院金属加工杂志社为鼓励企业进行产品创新设立的奖项,产品范围包括加工中心、机床、刀具、功能部件、数控系统、金属加工油液等。




本届加工中心获奖产品经过前期筛选、公示、审核环节,有34家国内外加工中心企业的40款产品进入网络评选、专家评审及编辑部评审环节,最终评选出综合得分排名前十的国内国外创新加工中心产品。其中蒂德精机VT60B高效钻攻加工中心凭借集切削、钻孔、攻牙为一体功能龙门式结构高稳定性聚合矿物质复合材料床身横梁,移动部件采用拓扑优化轻量化设计和低应力焊接工艺满足各类高速、精密加工等技术脱颖而

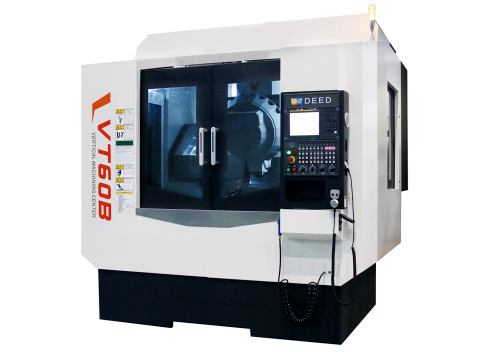

“金锋奖”获奖产品系列报道,今天就一起来了解一下:蒂德精机VT60B高效钻攻加工中心


本产品2021年初次推出后已售出上百台,主要应用于5G、模具、3C行业的加工企业,得到了用户的充分认可和一致好评。经用户反馈,机床加工效率、性能稳定,很适用中大批量多品种的金属精密结构件加工售后服务周到,能及时提供完善的加工工艺方案和辅助解决相关技术难题,大大提高了用户的生产效率、产品质量,进一步带动了用户经济效益的增长。 目前,本产品正在批量化生产,后续将大范围推向市场,积极助推3C、5G行业的高质量发展。

产品创新点



本产品是集切削、钻孔、攻牙为一体的高效钻攻加工中心,采用龙门式结构的机床总体布局方案,床身、横梁固定部件采用吸振性、热稳定性、高刚性和耐腐蚀性极佳的高稳定性聚合矿物质复合材料主轴箱、滑座、工作台等移动部件采用基于拓扑优化的轻量化设计和低应力焊接工艺的精密钢构件床身、横梁、主轴箱、滑座、工作台等机床关键零部件通过高刚性和轻量化的协同设计,优化工作台、滑座以及主轴箱之间的耦合运动链,实现各轴的高速、精确运动,满足5G基站壳体、屏蔽罩、屏蔽盖、滤波器、散热器等零件的高速、精密加工


主要技术参数:XYZ三轴行程1100mm、600mm、350mm;三轴快移速度、加速度达到60m/min1g;直联式主轴转速达到12000r/min;三轴定位精度和重复定位精度0.008mm0.005mm


本产品是在吸收德国先进技术基础上面向3C、5G行业研究开发的一款的高效钻攻专用机床,主要用于电子产品、通讯系统、电脑等3C 行业及5G行业基站壳体、屏蔽罩、屏蔽盖、滤波器、散热器、手机、平板、可穿戴设备、笔记本电脑等金属精密结构件的加工,具有高速度、高精度、高刚性、高可靠性的结构特点,加工范围广,加工效率高,且精度稳定。经业界权威日本FANUC(发那科)公司评测,本产品主轴加减速和钻孔效率高于国内平均水平攻丝效率达到世界领先水平。与传统钻攻机床相比,本产品的加工效率可提高30%以上。现已服务于数十家公司,我们针对这些企业的产品加工特点和工艺的深入研究,整理出一系列关于提升刀库换刀效率、钻孔攻丝效率及主轴加减速、伺服控制等加工效率提升的优化方案,实施、测评后效果显著。


“金锋奖”创立于2019年,由机械工业信息研究院金属加工杂志社主办,以“推动技术创新,助力制造强国”为己任,旨在通过评选表彰,鼓励企业进行产品创新,推动中国制造技术水平的不断提升。


“金锋奖”切削刀具产品创新奖至今已成功举办三届,在业内引起了广泛关注。该奖项由国内外知名刀具企业精选其最具代表性的产品进行申报,历经公示审核、用户评选、专家评审等多个环节的严格筛选,最终评选出一批兼具公平性、专业性和权威性的获奖产品,得到了业界的高度认可和充分肯定,在一定程度上代表了国内外刀具的最高水平。
