零下10℃以下的冬天，焊接应该如何控制？

如在低温下焊接，会使钢材脆化，也会使焊缝和母材热影响区的冷却速度加快，易于产生淬硬组织，脆性增大，这对于建筑钢结构常用的低合金钢(如Q345)的焊接危害性很大。

因此，冬季焊接施工必须要严格按照工艺要求实施，不得盲目焊接。

1. 严格焊材库的管理，焊条必须按标准进行烘干，烘干次数不得超过2次在空气中的暴露时间不得超过2小时。如现场没有烘箱必须及时申请配备，并安排专人焙烘、发放。

2. 焊工持保温桶领取焊条，一次领用不得超过半天用量；焊接过程必须盖好保温桶盖，并使保温桶保持通电状态；定位焊时一次只能取用1根；焊接时一次取用不得超过3根。严禁焊材外露受潮，如发现焊材受潮不得再次使用。

3. 焊丝如在四小时内未用完，应退回焊材一级库保存，不允许留在送丝盘上。

4. 气体保护焊采用的二氧化碳，气体纯度不宜低于99.9%(体积比)，含水量不得超过0.005%(重量比)。

新瓶气体使用时，必须倒置24小时后打开阀门把水放尽方可使用，防止冻结。瓶内气体高压低于1MPa时应停止使用。焊接前要先检查气体压力表上的指示，然后检查气体流量计并调节气体流量。使用时瓶口必须接加热装置。

5. 气瓶必须存放在0℃以上的环境里。使用瓶装气体时，瓶内气体压力低于1N/mm2时应停止使用。在零度以下使用时，要检查瓶嘴有无冰冻堵塞现象。

1. 清除待焊处钢材表面的水、氧化皮、锈、油污。

2. 焊接作业区的相对湿度不得大于90%。

3. 当焊件表面潮湿或有冰雪覆盖时,应采取加热去湿除潮措施。

4. T形接头、十字形接头、角接接头和对接接头主焊缝两端,必须配置引弧板和引出板,其材质应和被焊母材相同,坡口形式应与被焊焊缝相同,禁止使用其它材质的材料充当引弧板和引出板。

5. 手工电弧焊和气体保护电弧焊焊缝引出长度应大于25mm。其引弧板和引出板宽度应大于50mm，长度宜为板厚的1.5倍且不小于30mm，厚度应不小于6mm；

非手工电弧焊焊缝引出长度应大于80mm。其引弧板和引出板宽度应大于80mm，长度宜为板厚的2倍且不小于100mm，厚度应不小于10mm。

6. 焊接完成后,应用火焰切割去除引弧板和引出板,并修磨平整。不得用锤击落引弧板和引出板。

1. 设置防护棚:

在室外施工，当环境温度低于-5℃时，必须在焊接区域设置防护棚，以提高焊接环境温度、并防风防雨。

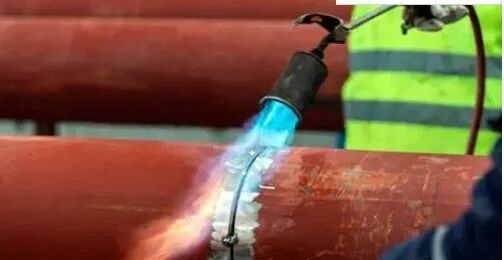

2. 焊前预热:

焊前应对焊缝进行预热,预热区域应在焊接坡口两侧，必要时采用伴随预热的方法，确保预热温度和层间温度。

加热温度为80—150℃，预热范围为焊缝各侧面的1.5t(t为板厚)，且不小于100mm。

测温采用远红外测温仪，测温点在距坡口边缘75mm处，平行于焊缝中心的两条直线上。

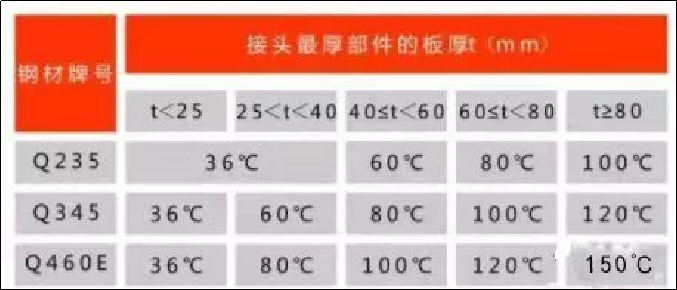

2.1. 焊缝预热温度

注：Q345GJ预热温度参照Q345执行；Q390、420预热温度参照Q460；当板厚t=100~110mm时，Q420、Q460和铸钢件的最低预热温度为180℃。

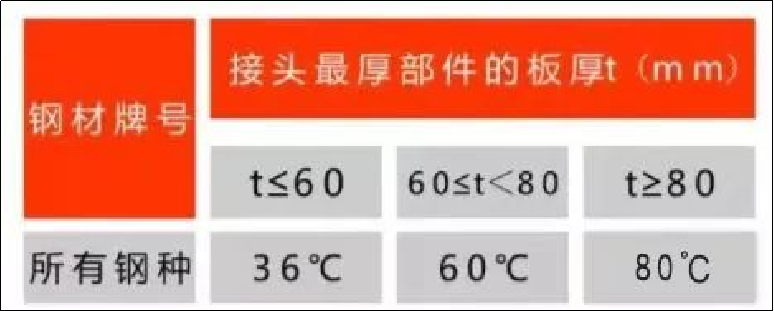

2.2. 定位焊预热温度比正式焊缝高30~50度。

手工电弧焊平、横、仰焊焊接速度以规定每根焊条焊接的焊缝长度；气体保护焊以单道焊缝不允许摆动，焊层厚度控制在5-6mm，焊条(炬)与工件夹角不小于30°。立焊时允许最大摆动宽度：15mm ～20mm。

在零度以下厚钢板焊接完成后，在焊缝两侧板厚的2-3倍范围内，应采取保温暖冷措施，并使焊缝缓慢冷却，冷却速度应不大于10℃/min。

6 Q460钢材的特殊焊接要求

6.1Q460E钢材焊接应由焊接考试合格的焊工进行施焊。

6.2Q460E钢材在0℃以下不得进行焊接，如必须进行焊接就要搭设保暖棚，保证保暖棚中的环境温度在0℃以上。
